數(shù)據(jù)來(lái)源：春旺實(shí)驗(yàn)員（劉晶）

一.實(shí)驗(yàn)?zāi)康?/strong>

測(cè)試脫氧劑進(jìn)行蒸煮或高溫處理后的吸氧量。

二.實(shí)驗(yàn)內(nèi)容及數(shù)據(jù)

2.1 脫氧劑進(jìn)行水浴蒸煮實(shí)驗(yàn)

將20型脫氧劑放入90℃恒溫水浴鍋中蒸煮30min后,再進(jìn)行吸氧量測(cè)試。

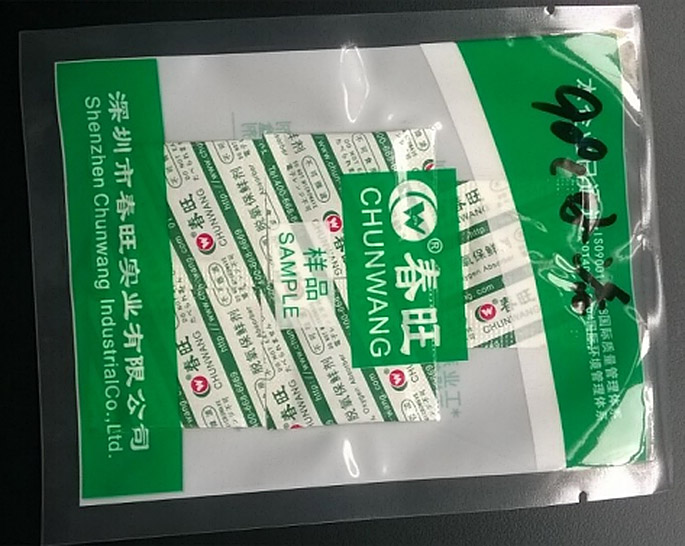

脫氧劑蒸煮前的照片：

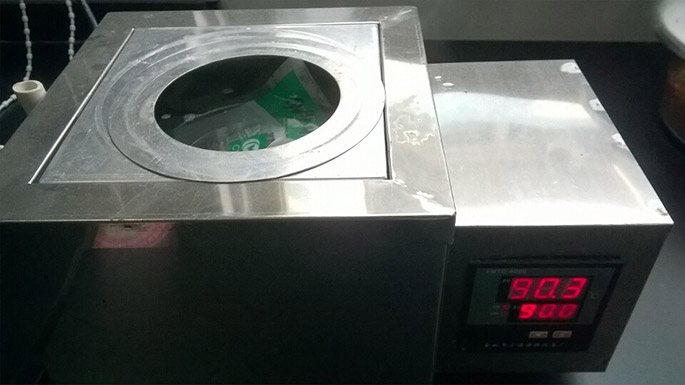

脫氧劑蒸煮的照片：

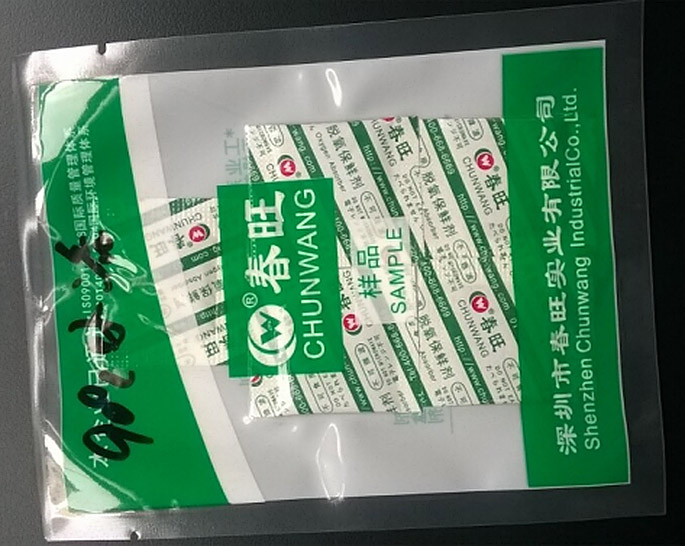

脫氧劑蒸煮后的照片：

脫氧劑在蒸煮前后無(wú)破包，且一直處于真空包裝狀態(tài)，包裝也沒出現(xiàn)松包現(xiàn)象。說(shuō)明蒸煮前后無(wú)變化。將處理后的脫氧劑進(jìn)行吸氧量測(cè)試，其結(jié)果如下表：

2.2 脫氧劑高溫處理

脫氧劑在不同溫度下處理后，再進(jìn)行吸氧量測(cè)試。

2.2.1 將20型脫氧劑的復(fù)合膜密封袋(真空包裝)放在不銹鋼托盤中，放入80℃的烤箱中烘烤30 min，烘烤后無(wú)松包現(xiàn)象，進(jìn)行吸氧量測(cè)試。其測(cè)試數(shù)據(jù)如下：

將20型脫氧劑進(jìn)行包裝復(fù)合膜密封(真空密封)，放入120℃的烤箱中烘烤30 min，烘烤后無(wú)松包現(xiàn)象，進(jìn)行吸氧量測(cè)試。其測(cè)試數(shù)據(jù)如下：

2.2.2 剪開20型脫氧劑的復(fù)合袋，將其放在不銹鋼托盤中，在80℃的烤箱中烘烤30 min，烘烤后無(wú)松包現(xiàn)象，然后進(jìn)行吸氧量測(cè)試。其吸氧量測(cè)試數(shù)據(jù)如下：

剪開20型脫氧劑的復(fù)合袋，將其放在不銹鋼托盤中，在100℃的烤箱中烘烤30 min，烘烤后無(wú)松包現(xiàn)象，然后進(jìn)行吸氧量測(cè)試。其吸氧量測(cè)試數(shù)據(jù)如下：

三. 實(shí)驗(yàn)結(jié)論

3.1 20型脫氧劑用復(fù)合袋真空密封，在90℃恒溫水浴鍋中蒸煮30min后，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為211 mL。

3.2 20型脫氧劑用復(fù)合袋真空密封，放入不銹鋼托盤，在烤箱溫度分別為80℃和120℃烘烤30 min。在烤箱溫度為80℃時(shí)，真空密封包裝烘烤前后無(wú)松包現(xiàn)象，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為208 mL;在烤箱溫度為120℃時(shí)，真空密封包裝烘烤前后無(wú)松包現(xiàn)象，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為217 mL。在120℃溫度處理后的脫氧劑的吸氧量升高。

3.3 20型脫氧劑不用復(fù)合袋真空密封，放入不銹鋼托盤，在烤箱溫度分別為80℃和10℃裸露烘烤30 min。在烤箱溫度為80℃時(shí)， 5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為234 mL;在烤箱溫度為100℃時(shí)， 5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為204 mL。裸露烘烤，在80℃低溫處理后的脫氧劑的吸氧量高。

3.4 高溫處理脫氧劑，主要是對(duì)脫氧劑原料里面的水分含量造成影響。溫度越高，原料里的含水量越少。而脫氧劑在水分和溫度的作用下，影響其吸氧量。如3.2中所示，脫氧劑密封，不同溫度處理后無(wú)松包現(xiàn)象，說(shuō)明里面的水分損失小或者無(wú)變化，而經(jīng)過(guò)高溫處理的脫氧劑吸氧量高，說(shuō)明一定高溫的活化能使脫氧劑的吸氧量升高。如3.2中所示，將脫氧劑裸露高溫處理，溫度高的使其水分流失大，而其吸氧量小，說(shuō)明水分在脫氧劑的吸氧過(guò)程中很重要，直接影響吸氧量。

3.5 綜合上述實(shí)驗(yàn)結(jié)果，可知在80℃下處理脫氧劑30 min，其吸氧量合格。
